基礎(chǔ)打磨：用打磨機(jī)清理混凝土地面，保證環(huán)氧樹脂與地面附著結(jié)實(shí)；對(duì)于舊環(huán)氧地坪必須用專用銑刨機(jī)進(jìn)行銑刨處理，并進(jìn)行表面無塵研磨，確保基層砼地面平整、干凈、并有細(xì)微的粗糙度。

　　基礎(chǔ)打磨施工工具：大型12頭無塵研磨機(jī)、中型6頭無塵研磨機(jī)、小型角磨機(jī)、吸塵器、掃把、平拖把、鏟刀等；

　　施工方法：根據(jù)地面情況及作業(yè)區(qū)域選擇合適型號(hào)的無塵研磨機(jī)打磨地面。將附著在地面的浮漿．雜物及舊地坪殘留物打磨清理干凈，清洗油污。

　　修補(bǔ)裂縫、坑洞及凹陷處：目的：將基礎(chǔ)砼表面的裂縫、坑洞及凹陷處加固并補(bǔ)平，保證地坪成形后不會(huì)發(fā)生開裂、空鼓、脫皮現(xiàn)象。裂縫的處理必須在底涂施工前處理，否則刮涂底涂時(shí)底涂滲入裂縫后與裂縫中的灰塵雜物形成環(huán)氧污物膠泥，且長(zhǎng)時(shí)間不能固化，會(huì)影響環(huán)氧地坪的使用壽命。

　　材料：環(huán)氧樹脂自流平地坪涂料

　　環(huán)氧自流平地坪施工工具：攪拌器、專用鏝刀、膩?zhàn)拥丁⑽鼔m器、電子秤、切割機(jī)等

　　環(huán)氧自流平地坪施工步驟：

　　1、用切割機(jī)將裂縫切割成“V”形縫：

　　用平口螺絲刀或秀地公司自己研制的環(huán)氧清縫刀將縫隙內(nèi)雜物及灰塵清理一遍后再用吸塵器沿縫隙走一遍，將縫內(nèi)灰塵雜物徹底吸干凈；將無溶劑環(huán)氧快干型中涂主劑加入固化劑，初步攪拌均勻后，加石英砂調(diào)制成專用環(huán)氧砂漿灌入縫內(nèi)，并用專用饅刀抹平，待其表干后將外溢部分用膩?zhàn)拥剁P除干凈。

　　2、環(huán)氧底漆施工：

　　目的：封閉加固混凝土地面，保證環(huán)氧樹脂與地面附著結(jié)實(shí)；且通過環(huán)氧樹脂底漆材料滲透到基層砼內(nèi)部，從而間接的加固了混凝土表面強(qiáng)度和硬度，有利于環(huán)氧地坪與基層牢固且持久的附著力

　　材料：滲透型環(huán)氧封閉底漆；

　　材料性能：滲透型環(huán)氧底漆材料干燥快、滲透性好、附著力優(yōu)異，通過滲透到基層混凝土內(nèi)部，與混凝土內(nèi)部的鈣物質(zhì)反應(yīng)后，有效加固混凝土的抗折、抗壓強(qiáng)度、表面硬度，從而成倍提高環(huán)氧地坪對(duì)基層砼的附著力，有效克服環(huán)氧地坪與基層發(fā)生空鼓、起皮、剝離的技術(shù)性難題。該材料固含量45%、表干30分鐘，實(shí)干6-8小時(shí)。

　　施工工具：鏝刀、滾筒、攪拌器、電子秤等；

　　施工方法：將環(huán)氧底漆材料主劑與固化劑按配比混合，并充分?jǐn)嚢瑁�均勻涂在混凝土地面，在其固化后基礎(chǔ)砼地面確認(rèn)完全固化后方可進(jìn)行下道工序的施工。如果有露刮或覆蓋不到位的區(qū)域需進(jìn)行二次刮涂。

　　3、環(huán)氧中涂砂漿層施工：

　　目的：增加并改善地坪平整度，提高地坪抗物體的沖擊強(qiáng)度、抗壓強(qiáng)度。按工藝要求可增加刮砂的遍數(shù)，從而實(shí)現(xiàn)涂裝厚度和涂裝要達(dá)到的規(guī)定抗壓、抗磨、耐沖擊性能等指標(biāo)

　　材料：環(huán)氧中涂材料、石英砂（根據(jù)厚度選擇合適的目數(shù)型號(hào)）

　　材料性能：環(huán)氧樹脂快干型中涂材料，高固含、固化快、特別適用于批刮環(huán)氧砂漿層使用，固化成型后強(qiáng)度高、硬度好、其固含量≧70%，凝膠時(shí)間約一小時(shí)。也可用于修補(bǔ)膩?zhàn)印①N布等。

　　施工工具：鏝刀、攪拌器、電子秤等；

　　施工方法：將中涂材料主劑與固化劑按規(guī)定配比混合，經(jīng)過初步攪拌后再按適當(dāng)比例加入規(guī)定目數(shù)的石英砂后充分?jǐn)嚢杈鶆蚝螅瑒蛩偾冶『窬鶆虻呐�刮兩道在已�?jīng)完全固化的環(huán)氧底漆層上，凹陷處及修補(bǔ)過的切割縫和裂縫處要適當(dāng)增加批刮厚度，以達(dá)到適度找平地面的目的。批刮完成后地面平整，無明顯刮痕，無過度棱角及不平處。

　　4、砂漿層打磨施工：

　　目的：將批刮完成的砂漿層整體打磨，增加下道工藝（環(huán)氧砂漿或環(huán)氧批土層）與該砂漿層的結(jié)合牢固度，將地坪表面的抹刀印、刮涂時(shí)接界邊的棱角不平處處理平整，將固化不牢固的石英砂顆粒打磨掉。

　　施工工具：大型12頭無塵研磨機(jī)、中型6頭無塵研磨機(jī)、小型角磨機(jī)、吸塵器、掃把、平拖把、鏟刀等，樹脂磨片（50-150目）等。

　　施工方法：根據(jù)地面情況及作業(yè)區(qū)域選擇合適型號(hào)的無塵研磨機(jī)打磨地面。將地坪表面的抹刀印、刮涂時(shí)接界邊的棱角不平處打磨平整，將固化不牢固的石英砂顆粒打磨掉，整個(gè)砂漿層打磨處細(xì)微的粗糙面，要縱橫打磨兩遍，第一遍用50目磨片，第二遍根據(jù)第一遍完成后的情況選擇用100目或150目的磨片進(jìn)行打磨作業(yè)，打磨完成后再次吸塵清理地面，準(zhǔn)備下道工藝。

　　5、環(huán)氧膩?zhàn)訉邮┕ぃ?/span>

　　目的：增加并進(jìn)一步改善地坪平整度，將打磨清理完成后的中涂砂漿層表面的細(xì)微粗糙面通過批刮批土層而形成平整光滑面，進(jìn)一步提高地坪表面的抗沖擊強(qiáng)度、抗壓強(qiáng)度，為面層施工做最后的準(zhǔn)備與鋪墊。

　　材料：環(huán)氧中涂材料、石英粉、滑石粉

　　材料性能：環(huán)氧中涂材料，適用面廣泛，主要用于環(huán)氧刮涂批土層、單次批刮厚度建議在1mm以內(nèi)，其固含量≧70%，凝膠時(shí)間約6小時(shí)。

　　施工工具：鏝刀、攪拌器、電子秤等；

　　施工方法：將中涂材料主劑與固化劑按配比混合，經(jīng)過初步攪拌后再按適當(dāng)比例加入石英粉、滑石粉后并充分?jǐn)嚢瑁�平整的批刮在打磨清理完成后的砂漿層上，環(huán)氧批土層是進(jìn)行環(huán)氧面漆涂裝前的最后一道工藝，所以要確保刮涂均勻，成形后平整光滑、無露刮、無凹陷、無明顯的抹刀印痕，待確認(rèn)完全固化后，即可開始環(huán)氧面漆的涂裝施工。

　　6、環(huán)氧自流平面漆層施工：

　　目的：封閉全部完成的中涂層，提高地坪表面的裝飾性及物理機(jī)械性能，防腐蝕性能、耐劃傷、耐壓耐磨性能。

　　材料：無溶劑環(huán)氧自流平面漆

　　材料性能：無溶劑環(huán)氧自流平面漆，流平性好、硬度高、耐磨、抗壓強(qiáng)度高、固含量﹥98%，邵氏硬度﹥80，附著力﹥6Mpa，抗壓強(qiáng)度﹥60Mpa

　　施工工具：無氣噴涂機(jī)、專用鋸齒鏝刀、攪拌器、電子秤等；

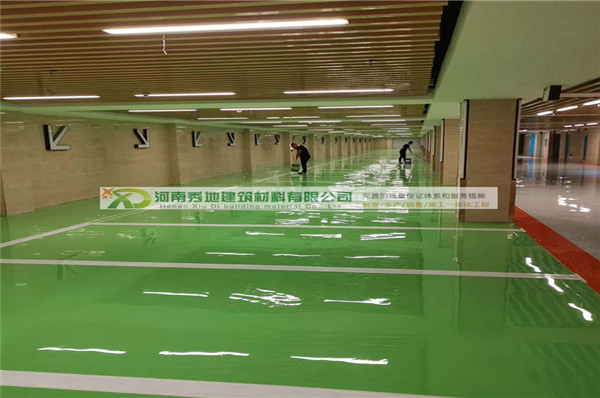

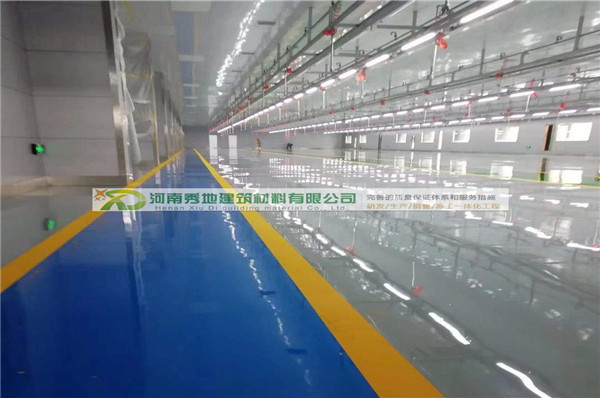

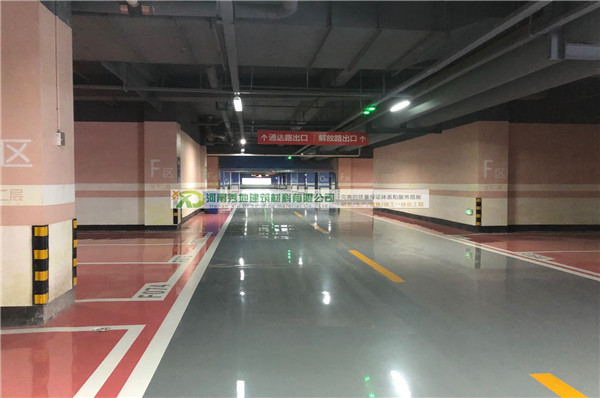

　　施工方法：將環(huán)氧樹脂自流平材料主劑與固化劑配比混合，并充分?jǐn)嚢瑁�用專用鋸齒形鏝刀按設(shè)定的漆膜厚度均勻的鏝涂在中涂批土層上，完成后無針眼、氣泡、有鏡面效果，24小時(shí)封閉養(yǎng)護(hù)。環(huán)氧自流平地坪
