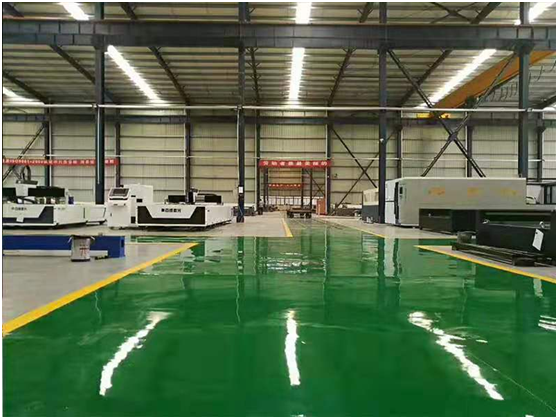

環(huán)氧樹脂平涂地坪漆是附加在混凝土地面上一層涂膜，兩者能不能強力粘結(jié)在一起，不出現(xiàn)脫落的問題，主要看混凝土地面與地坪漆的粘結(jié)性能。而影響環(huán)氧地坪漆與混凝土粘結(jié)性能的因素主要分為兩塊：1、混凝土的地面情況；2、環(huán)氧地坪漆材料的情況。

一、混凝土的地面情況

　　最佳的混凝土的地坪情況：適宜的粗糙、干燥、堅實的 混凝土面。

　　1、多孔性。混凝土作為多孔性的地面，內(nèi)部的毛細管適合環(huán)氧地坪漆的浸入，環(huán)氧地坪漆浸入得越深，兩者的粘結(jié)性越好。所以面對很多舊混凝土地面，面對涂抹過其他遮蓋物的地面，需要充分打磨，一方面開放地面孔洞，一方面提高粗糙度。混凝土表面越粗糙，粘結(jié)性越好。

　　2、含水量。混凝土地面上的積水會含有氫氧化鈣Ca(OH)2，從而導致水呈堿性。而環(huán)氧地坪漆材料里的有效集團在堿性的環(huán)境里會受到破壞，從而影響粘結(jié)力。所以混凝土表面含水量越低，粘結(jié)性越好。

　　3、堅實的地面。堅實的反義詞是松散，松散的地面本身就難以保持穩(wěn)定，環(huán)氧地坪漆鋪設(shè)在上面，就如同水倒在面粉上，無法和混凝土本體產(chǎn)生結(jié)合。一般水泥砂漿地坪，和手工攪拌的水泥混凝土地面會出現(xiàn)起砂起塵，表現(xiàn)就是地面松散。這樣的地面需要先清理掉表層的沙層，才能施工環(huán)氧地坪漆，否則沒有粘結(jié)力。

二、環(huán)氧地坪漆材料的情況

　　最佳的環(huán)氧地坪漆情況：合適的環(huán)氧樹脂材料與配合比以及合理、完善的施工工藝措施。

　　1、固化反應。環(huán)氧地坪漆屬于反應固化型涂料，其中固化反應屬于放熱反應，反應過程中放熱的熱量多少和產(chǎn)生的溫度高低，對環(huán)氧地坪漆的固化性能有很大影響。而影響固化溫度的主要因素是固化劑，所以合適的固化劑是確保環(huán)氧地坪漆穩(wěn)定的粘結(jié)力的保證。廣州市耐迪涂料有限公司的環(huán)氧地坪漆是雙組分，有專門的固化劑進行搭配，所以從配方上保證的地坪漆的粘結(jié)力。

　　2、施工工藝。環(huán)氧地坪漆的粘結(jié)力不足，表現(xiàn)出來的地坪漆的弊病就是脫落。要預防脫落的產(chǎn)生，在施工上要注意基面的處理，包括地面的打磨，干燥程度，油污處理等。再者要注意地坪漆的施工間隙，必須等上一道地坪漆干透后才能繼續(xù)施工。

　　（1）力學性能好 環(huán)氧樹脂具有很強的內(nèi)聚力，環(huán)氧地坪漆分子結(jié)構(gòu)致密，所以它的力學性能高于酚醛樹脂和不飽和聚酯等通用型熱固性樹脂。

　　（2）附著力強 環(huán)氧樹脂固化體系中含有活性極大的環(huán)氧基，羧基以及醚鍵、胺鍵、酯鍵等極性基團，賦予環(huán)氧固化物對金屬、陶瓷、玻璃、混凝土、木材等極性基材以優(yōu)良的附著力。

　　（3）固化收縮率 環(huán)氧樹脂的固化主要是依靠環(huán)氧基的開環(huán)加成或羧基與不飽和基團的加成聚合，固化時不產(chǎn)生小分子揮發(fā)物；環(huán)氧樹脂本身具有仲羥基，再加上環(huán)氧基團固化時派生的部分殘留基團，它們是氫鍵締合作用使分子排列緊密，因此環(huán)氧樹脂的固化收縮率是熱固性樹脂中最低的品種之一，一般為1%~2%。相對地，酚醛樹脂的收縮率為%~10%；不飽和聚酯樹脂為4%~6%；有機硅樹脂為4%~8%。如果選用適當?shù)奶盍峡墒故湛s率降至0.2%。線膨脹系數(shù)也很小，所以其產(chǎn)品尺寸穩(wěn)定，環(huán)氧地坪漆內(nèi)應力小，不宜開裂。

　　（4）工藝性好 環(huán)氧樹脂固化時基本上不產(chǎn)生低分子揮發(fā)物，所以可抵押成型或接壓成型。能與各種固化劑配合制造無溶劑、高固化分子的粉末涂料及水性涂料等環(huán)保型涂料。能溶于多種溶劑，樹脂的溶解性隨分子量的增加而降低，酮類、酯類、醚醇類和氯化烴類是環(huán)氧樹脂的溶劑，對環(huán)氧樹脂有很好的溶解力。防踢和醇類不是環(huán)氧樹脂的溶劑，單色芳烴和醇類混合后，即可作為中分子量樹脂的溶劑。

　　（5）優(yōu)良的電絕緣性優(yōu)良 環(huán)氧樹脂是固化性樹脂中介電性能做好的品種之一。

　　（6）穩(wěn)定性好，耐化學藥品優(yōu)良 不含堿、鹽等雜志的環(huán)氧樹脂不易變質(zhì)。只要貯存得當（密封、不受潮、不遇高溫），其貯存期為1年。超期后若檢驗合格仍可使用。環(huán)氧固化物具有優(yōu)良的化學穩(wěn)定性。其耐堿、酸、鹽等多種介質(zhì)腐蝕的性能優(yōu)于不飽和聚酯樹脂、酚醛樹脂等熱固性樹脂。因此環(huán)氧樹脂大量用作于防腐蝕底漆，又因環(huán)氧樹脂固化物呈三維網(wǎng)狀結(jié)構(gòu)，且能耐油類等的侵蝕，大量應用于油槽、油輪、飛機的整體油箱內(nèi)壁襯里等。
